砂型鋳造の試作・開発支援

サトキンでは、小物から大物、複雑形状から薄肉形状などの技術難易度の高い砂型鋳造品など様々な試作支援を行っています。

材質や形状、構造、要求仕様などに合わせて、最適な砂型鋳造の鋳込み条件を算出し試作を行っています。

その他、これまでの鋳造経験とサトキン独自の鋳造技術を応用し、試作段階での検証フィードバック、量産性を見据えた試作など様々なカタチで最適な砂型鋳造をご提案いたします。

試作事例

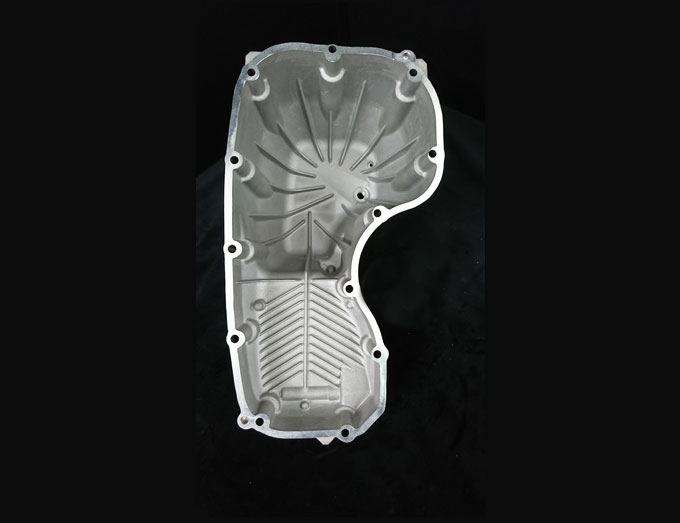

製品名
PAN,OIL(試作)
材質
AC4C-T6
納入業界
自動車関連
対応ロット数
1~100個
製品重量
3.5㎏
製品サイズ
430×240×200
ポイント
精度・鋳肌を重視した案件です。製品作製に関しては材料ミルシート、社内での発光分析装置による成分分析を行っております。

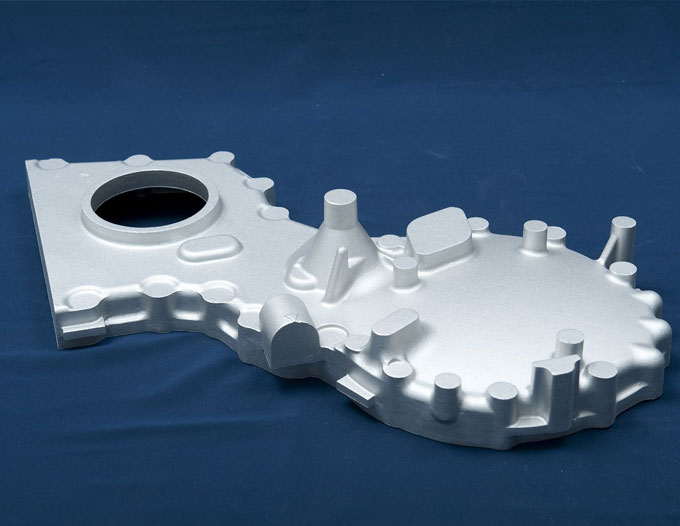

製品名
COVER CASE(試作)
材質
AC4C-T5
納入業界
自動車関連
対応ロット数
1~100個
製品重量
4.5㎏
製品サイズ
700×280×100
ポイント
金型並みの鋳肌(面粗度)を実現し、高精度の寸法公差、品質に対応しております。

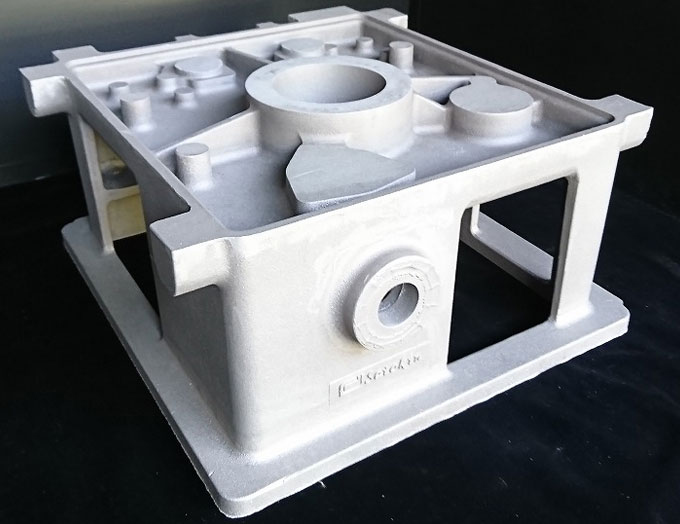

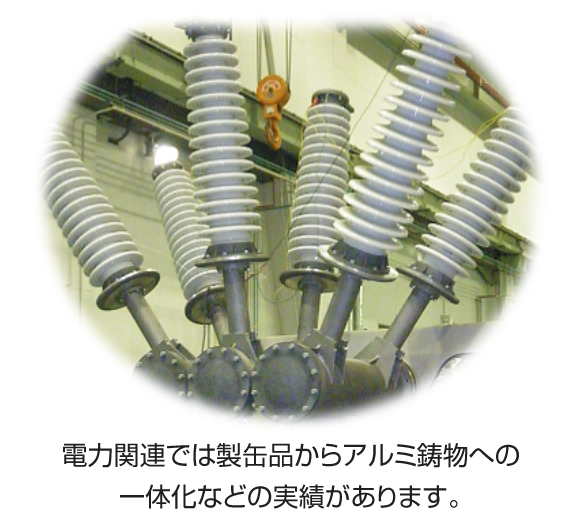

製品名
機構ケース(試作)
材質
AC2A-T6
納入業界
電力関連
対応ロット数
1~100個
製品重量
22㎏
製品サイズ
440×430×220
ポイント
製缶品からの移行で、剛性(強度)と価格、そして納期の面において有効という結果に繋がりました。

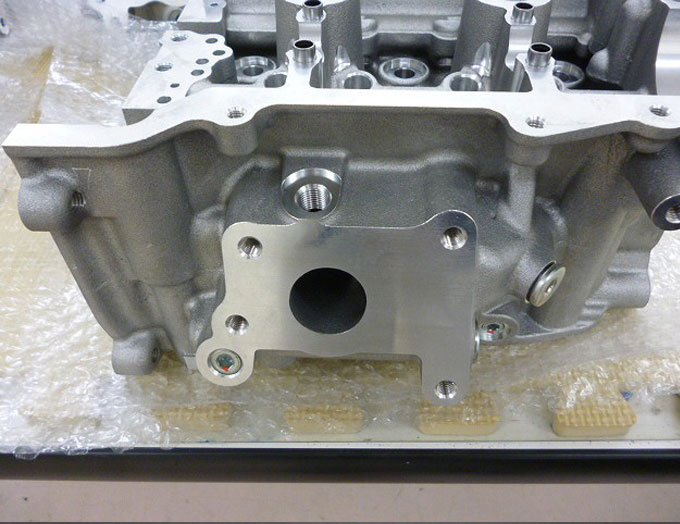

製品名
CYLINDER(試作)
材質
AC4CH-F
納入業界
自動車関連
対応ロット数
1~100個
製品重量
8㎏
製品サイズ
350×250×200
ポイント
複雑形状の製品試作を鋳巣や漏れが無く、品質の検証も短期間で実施し納入しております。

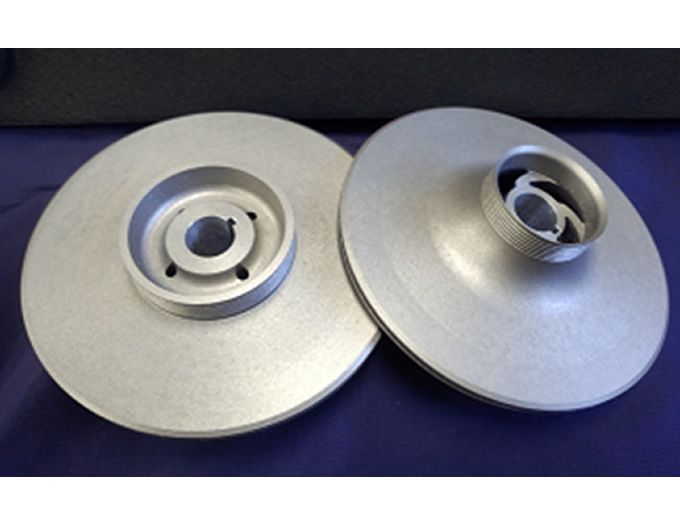

製品名
IMPELLER
材質
AC4CH-T6
納入業界
燃料送り出し装置関連
対応ロット数
1~100個
製品重量
500g
製品サイズ
Φ125×Φ40×h45
ポイント
①中子を3D造型で作製し、開口部幅2㎜を実現!
②砂型鋳造での極薄内形状を実現!

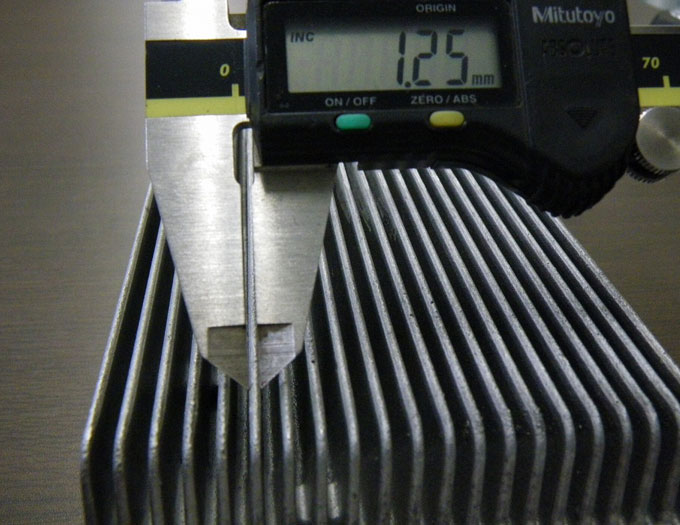

製品名
HEAT SINK(試作)
材質
AC4B-F
納入業界
自動車関連
対応ロット数
1~100個
製品重量
800g
製品サイズ
280×110×55
ポイント
ダイカスト(量産)試作で、フィン肉厚1.25㎜を重力鋳造(自重)で鋳造することに成功しました。
製品名

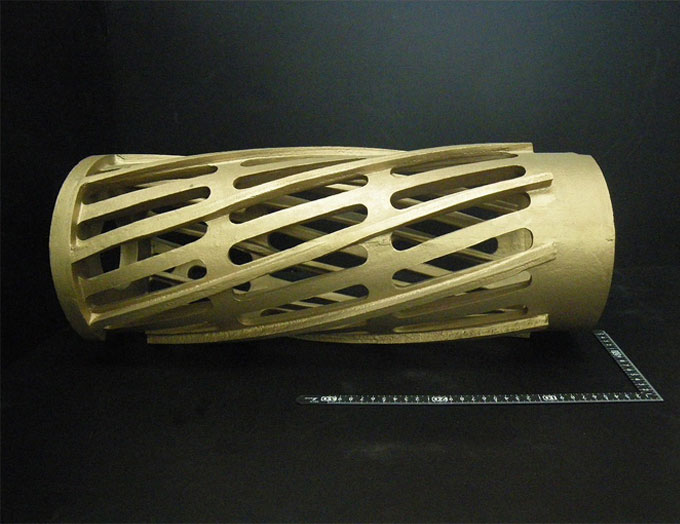

スクレーパー筒
材質
CAC406
納入業界
食品関連
対応ロット数
1個
製品重量
26kg
製品サイズ
Φ300×Φ280×750
ポイント
機械装置品の消耗部品で図面はなく、現物合わせで製作しました。特に3次元形状の羽根部の抜型には独自のノウハウがあります。

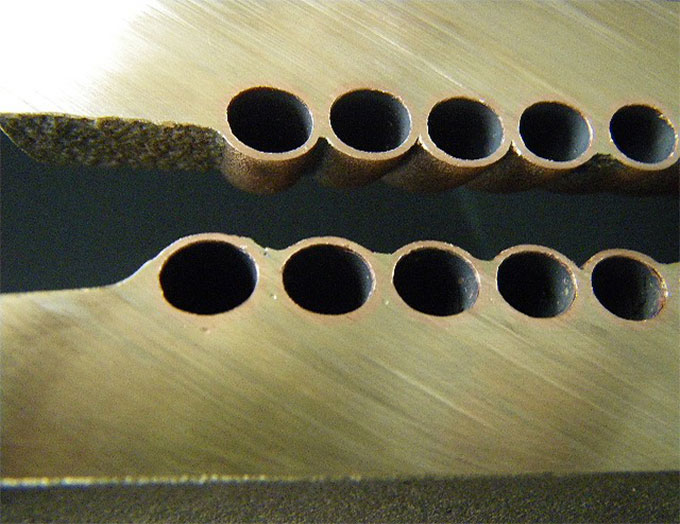

製品名
CHAMBER(試作)
材質
CAC406
納入業界
宇宙関連
ポイント
銅パイプを銅合金に鋳包むことに成功しました。
